單平面鏡成像、旋轉以及雙平面鏡成像

2011-01-20

                                         單平面鏡成像、旋轉以及雙平面鏡成像

一、平面鏡成像

它是能成完善像的簡單的光學元件。

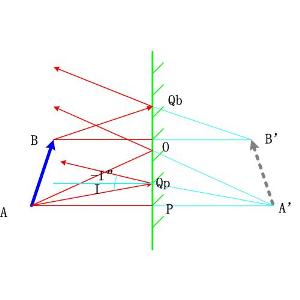

1、成像原理：

2、成像性質：

’＝-l，β=1

這說明正立的像與物等距離的分布在鏡面的二邊，大小相等，虛實相反。因此，像與物完全對稱于平面鏡。

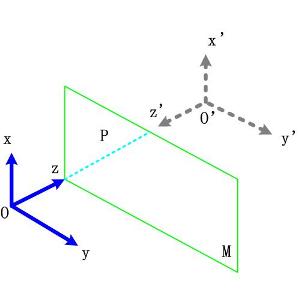

3、物理解釋：



（1）奇數次反射成鏡像，偶數次反射成與物一致的像。

（2）當物體旋轉時，其像反方向旋轉相同的度數。

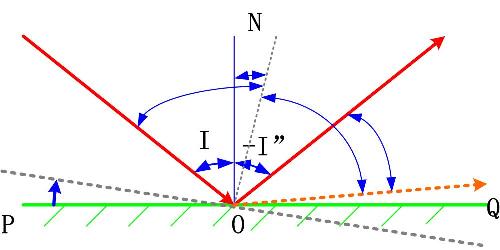

二、平面鏡旋轉

  • 重要特性：當入射光線方向不變而使平面鏡轉動α角時，反射光線的方向改變了2α角。
  • 性質推導：

  • 用：測量微小角度或位移。

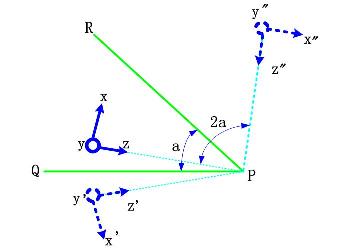

    • 三、雙平面鏡成像

  • 性質：

    • 在雙平面鏡系統中，出射光線和入射光線的夾角與入射角無關，只取決于雙面鏡的夾角α。

  • 公式:β＝2α
  • 應用： 轉折光路
  • 成像（連續一次像）：
