顯微鏡系統中的光束限制與分析以及遠心光路、顯微鏡測長原理等知識

2011-01-21

                              顯微鏡系統中的光束限制與分析以及遠心光路、顯微鏡測長原理等知識

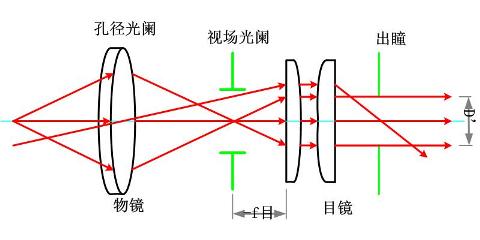

一、簡單顯微鏡系統的光束限制

簡單顯微鏡系統的光束限制

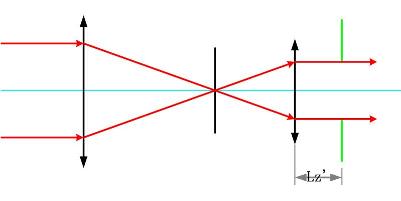

二、遠心光路

遠心光路

　

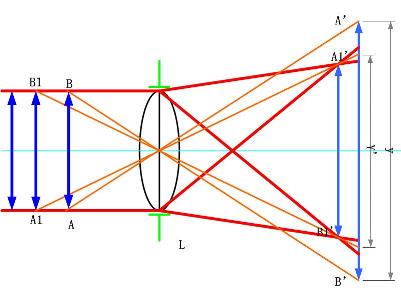

顯微鏡測長原理：

顯微鏡測長原理

物方遠心光路及其特點：

　

物方遠心光路及其特點

特點：入瞳位于無窮遠，軸外點主光線平行光軸。

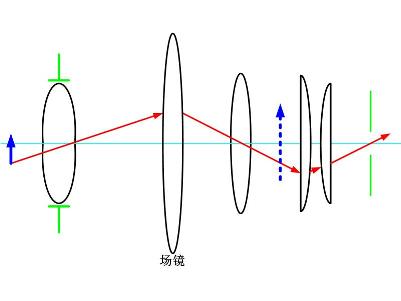

三、場鏡的應用

場鏡的應用

場鏡：

和像平面重合或者和像平面很靠近的透鏡

  • 場鏡的作用：

    • 降低主光線在后面系統上的投影高度

  • 小結：

    • 1，一般顯微鏡系統中，孔徑光闌置于顯微物鏡上；一次實像面處安裝系統的視場光闌。

    2，顯微鏡系統用于測長目的時，為了消除測量誤差，孔徑光闌安裝在顯微物鏡的像方焦面處，稱為“物方遠心光路”。

    3，在長光路系統中，往往利用場鏡達到前后系統的光瞳銜接，以減小光學零件的口徑。
