光學系統的外形尺寸計算、帶有場鏡和雙透鏡轉像系統的刻卜勒望遠鏡系統

2011-01-27

                        光學系統的外形尺寸計算、帶有場鏡和雙透鏡轉像系統的刻卜勒望遠鏡系統

一、轉像系統和場鏡

  • 轉像系統的作用 ：把物鏡所成的倒像轉為正像。
  • 分類：棱鏡式轉像系統和透鏡式轉像系統

二、帶有場鏡和雙透鏡轉像系統的刻卜勒望遠鏡系統

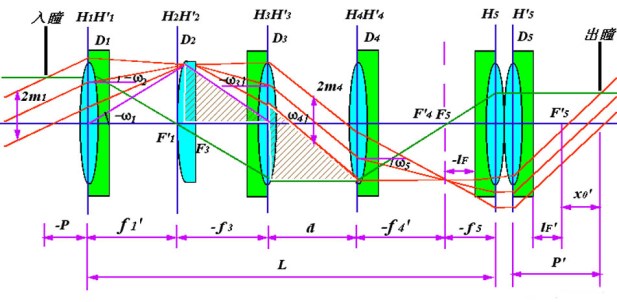

刻卜勒望遠鏡系統

轉像系統的放大倍率為

β＝-f '4/f '3

整個系統的放大倍率為

Г＝-f '1β/f '5

視角放大率為

G＝G1G2＝(-f '1 /f '3) (-f '4 /f '5)＝f '1f '4 /f '3 f '5
